Основные преимущества УЗИ-аппарата «Эсаот» MyLab X8

Профессиональный УЗИ-сканер Esaote MyLab X8 разработан для реализации наиболее сложных исследований в различных направлениях медицинской практики. Вы сможете использовать в работе наиболее современные и перспективные датчики iQ-appleprobe, в том числе варианты, созданные на базе монокристаллической технологии. Аппарат обеспечивает невероятно высокое качество картинки даже на самых сложных участках тканей. Это стало возможно благодаря внедрению режима автоматической оптимизации визуального ряда, а также поддержки сканирования на сверхвысокой частоте 24 МГц.

УЗИ-аппарат Esaote MyLab X8 оснащается монитором с диагональю 21.5” и поддержкой формата Full HD. Изображение выводится на экран с предельной четкостью, помогая врачу в кратчайшие сроки обнаружить и диагностировать очаг поражения. Специалист сможет значительно упростить работу с настройками системы, поскольку на приборной панели размещен сенсорный дисплей с функцией поддержки жестов. Сканер включает протоколы DICOM и алгоритмы для интеграции в локальную информационную сеть клиники. Кроме того, прибор оборудован беспроводной связью для передачи данных на другие устройства, в том числе на планшеты и смартфоны.

Технические характеристики:

• Full HD LCD-монитор с диагональю 21,5”
• Эргономичная панель управления с сенсорным экраном 10.1”
• Выдвижная рабочая клавиатура
• Поддержка линейных, конвексных, микроконвексных, фазированных, объемных и доплеровских датчиков
• Поддержка специализированных и монокристаллических датчиков
• Поддержка работы в сверхвысоком частотном диапазоне до 24 МГц
• Улучшенная автоматизация режимов и функций работы системы для повышения скорости выполнения любой процедуры и качества визуализации
• Время загрузки системы: менее 15 секунд (из режима ожидания)
• Встроенный жесткий диск для хранения полученных данных
• 5 активных портов для подключения датчиков
• Пользовательский интерфейс на базе операционной системы Windows 10
• Время загрузки системы: менее 15 секунд (из режима ожидания)
• USB порты
• Поддержка современной беспроводной связи с сетевой интеграцией: DICOM, IHE (Q/R), Wi-Fi, e-Streaming (одновременная потоковая передача данных в реальном времени на несколько устройств, до 5 приборов)
• Программа управления архивом данных MyLab Desk Evo
• Функция MyLibrary со встроенными библиотеками для обучения, в том числе в формате онлайн
• Функция дистанционного управления системой MyLab Remote с использованием обычных смартфонов и планшетов
• Расширенные возможности передачи данных на другие устройства, в том числе на планшет MyLab, с доступом к архиву исследований в памяти системы
• Возможность записи информации на внешние носители
• Программное обеспечение для формирования изображения и передачи данных
• Аккумулятор с функцией перезарядки
• Тележка: большие роликовые колеса и ручка для упрощенного перемещения аппарата; эргономичная конструкция с удобной укладкой проводов; достаточно легкий вес, доступный для врачей любой комплекции

Аксессуары:

• Камера для видеофиксации положения датчика на пациенте и/или для работы с функцией BreastNav
• Педаль: 3 клавиши; подключение через USB-порт
• Кабель ЭКГ EURO/Resp
• Кабель ЭКГ EURO педиатрический
• Комплект встраиваемых аккумуляторов для автономной работы с системой
• Устройство записи DVD + крышка
• Внешний жесткий диск 5 Тб
• Кабель USB + кабель питания для принтера
• Кабель с адаптером Display Port – HDM
• Беспроводной роутер N Nano Router kit

Режимы сканирования:

• Анатомический CMM
• Доплеры: CD, PW, направленный PW, CW и т.д.
• Режимы B/M и т.д.
• Дуплексный и триплексный режимы
• Функция Easy Mode/Color/Trace: инновационный запатентованный алгоритм настройки визуализации в режимах B/CD/PW/CW; регулировка более 40 параметров с помощью всего 3 слайдеров на сенсорном экране
• Функция TEI для улучшения качества визуализации тканей за счет анализа гармонической составляющей

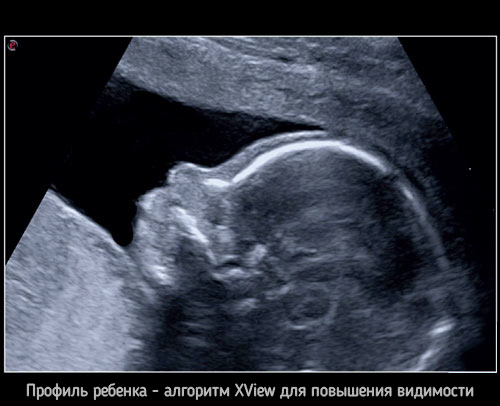

• Функция XView+ для улучшения качества визуализации и снижения зернистости, в том числе за счет подавления шумов и артефактов
• Функция ТPView для трапециевидного отображения
• Функция MView для многолучевого пространственного компаундинга
• Функция VPan для панорамного сканирования
• Технология eTouch для создания последовательности функций, настроек и протоколов, а также для управления исходными данными, масштабирования и отображения иглы одной кнопкой
• Технология XFlow для обеспечения прямой визуализации эхо-сигналов крови, увеличения широкополосного разрешения, высокой частоты кадров и широкого динамического диапазона кровотока
• Интеллектуальная автоматическая оптимизация качества изображения для всех основных режимов и доплеров
• Технологии снижения уровня шумов и артефактов при формировании картинки
• Поддержка протоколов и функций DICOM

Опциональные режимы и функции:

• Тканевая допплерография TVM

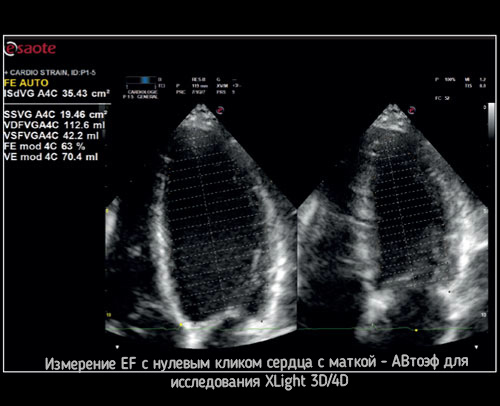

• Функция Zero-click AutoEF для автоматического расчета функциональных параметров левого желудочка
• Режим стресс-эхо, в том числе для чрезпищеводных датчиков

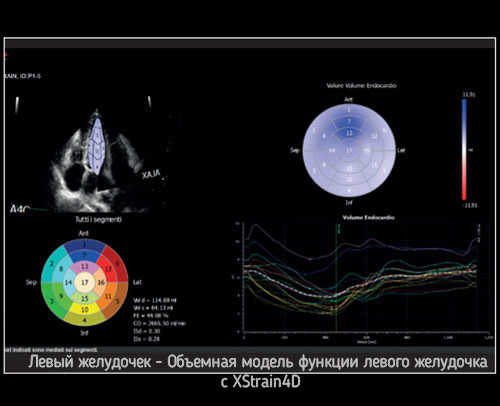

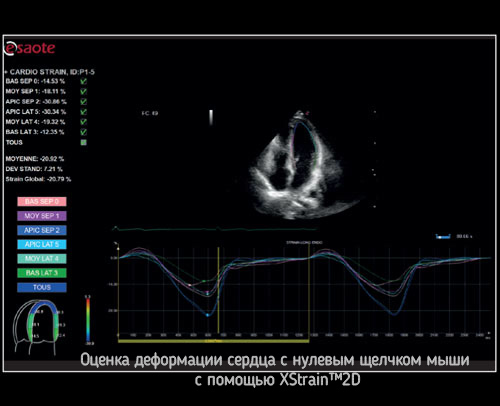

• Функция XStrain для спекл-трекинга и векторного анализа движения миокарда
• Функция AutoOB для автоматического измерения основных параметров развития плода
• Функция AutoNT
• Функция AutoIT

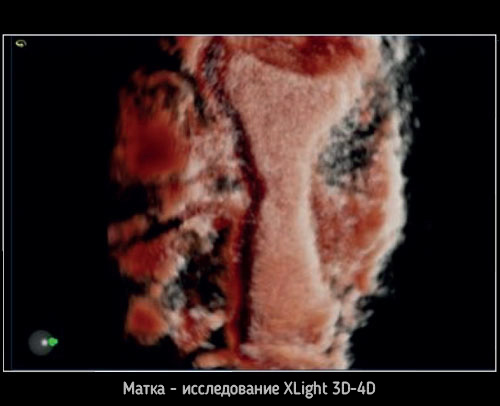

• Режим объемной реконструкции изображений 3D/4D с функцией XSTIC для оценки сердца плода
• eDoppler: автоматическая подстройка параметров допплеровского сканирования
• Функция QIMT для измерения толщины комплекса интима-медиа и ригидности артерий в режиме реального времени, основанная на передовых технологиях РЧ-сигналов
• Функция QAS для автоматического расчета параметров пульсовой волны: РЧ-технология для автоматического и высокоточного измерения жесткости стенок сонной артерии, а также для автоматического расчета таких индексов, как PWV, CC, AI, α, β

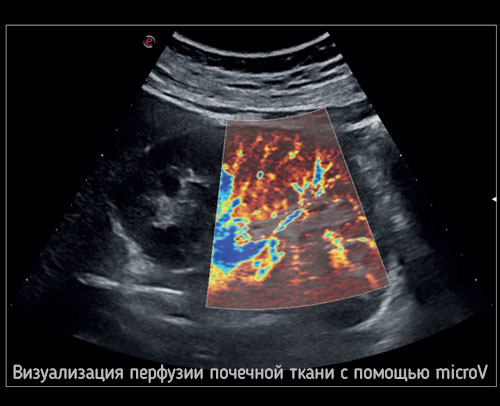

• Функция microV для оперативной и неинвазивной гемодинамической оценки с улучшенной чувствительностью и высоким пространственным разрешением; для характеристики васкуляризации очага поражения; может применяться для всех направлений клинической практики

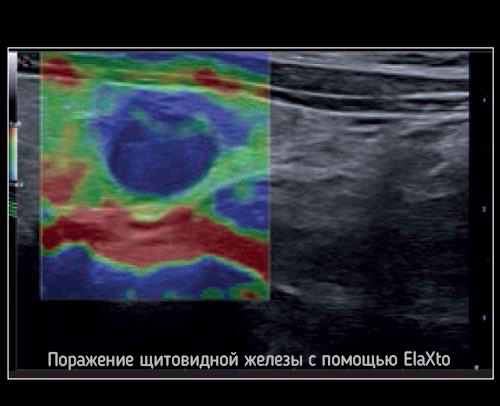

• Функция ElaXto для компрессионной эластографии
• Функция QElaXto для эластографии сдвиговой волны
• Функция MicroE для визуализации микроструктур (микрокальцинаты и т.п.)
• Функция CEUS для контрастной сонографии
• Функция Q-Pack: мультимодальный инструмент для измерений и анализа кривых контрастной перфузии (Wi-Wo); доступен на цветном и энергетическом доплерах, а также на CNTI в рамках эффективной ультразвуковой визуализации с контрастными средствами второго поколения
• Функция Needle Enhancement для улучшения качества отображения иглы для биопсии

Лицензии:

• Radiology General Imaging
• Vascular
• Women's Health OB/Gyn
• Cardiology, включая Cardio, TVM и AutoEF (CMM в базовом комплекте)
• microV
• Автоматическое оконтуривание и расчет образований в щитовидной и молочной железах, с возможностью вставки в отчеты по Bi-RADS или Ti-RADS после подтверждения оператором
• Программа отображения сетки для брахитерапии на изображении простаты
• Программа для эластографии сдвиговой волны, с цветовой кодировкой уровня жесткости ткани в области интереса
• QAI: количественный анализ затухания ультразвука в ткани (оценка степени стеатоза)
• Протокол для расчета степени поражения легких при COVID-19
• 3D/4D Imaging
• Программа для 3D-визуализации в рамках исследования сердца плода
• Q-Pack, включая WashIN/WashOUT и CFM
• Protocols: редактирование протоколов
• Libraries (все доступные библиотеки)
• Needle Enhancement
• DICOM
• Мультимодальный архив и DICOM Q/R
• Программа MyLab Tablet
• eStreaming
• MyLab Remote
• ElaXto (Strain)
• microE
• CEUS (2 поколение): визуализация УЗ контрастных веществ, включая LVO и CnTI
• eDoppler
• QIMT
• QAS
• Stress Echo
• XStrain RV
• XStrain LV
• Xstrain 4D
• Ключ MyLabDesk3
• Ключ DICOM для MyLabDesk3 HW
• USB ключ DICOM HW для MyLabDesk3

Датчики:

• C 1-8: конвексный; монокристаллический; дизайн iQ-appleprobe; 50R; мультичастотный; широкополосный
• C 2-9: конвексный; монокристаллический; дизайн iQ-appleprobe; 40R; мультичастотный; широкополосный
• SI2C41: биопсийный конвексный; 0˚; частота 1-8 МГц; дизайн iQ-appleprobe; мультичастотный
• mC 3-11: микроконвексный; 14R; дизайн iQ-appleprobe; мультичастотный; широкополосный
• E 3-12: внутриполостной; частота 3-12 МГц; 10R; с малым коннектором
• TLC 3-13: биплановый (линейный + конвексный) урологический эндоректальный; частота 3-13 МГц; высокоплотный; мультичастотный; широкополосный
• L 3-11: линейный; дизайн iQ-appleprobe; частота 3-11 МГц; высокоплотный; мультичастотный; широкополосный
• L 4-15: линейный; дизайн iQ-appleprobe; частота 4-15 МГц; мультичастотный; широкополосный
• SL2325: линейный; частота 6-19 МГц; 40 мм; дизайн iQ-appleprobe; высокочастотный; мультичастотный; широкополосный
• SL3116: линейный; частота 10-22 МГц; 20 мм; дизайн iQ; улучшенный высокочастотный; мультичастотный; широкополосный
• L 8-24: линейный; высокочастотный; дизайн iQ; мультичастотный; широкополосный
• PX 1-5: фазированный; монокристаллический; дизайн iQ; мультичастотный; широкополосный; для взрослых
• P 1-5: фазированный; монокристаллический; дизайн iQ; мультичастотный; широкополосный; для взрослых
• P 2-9: фазированный; дизайн iQ; мультичастотный; широкополосный; для педиатрии
• P2 5-13: фазированный; высокоплотный; дизайн iQ; мультичастотный; широкополосный; для неонатологии
• IOT342: интраоперационный; T-образный; дизайн iQ-appleprobe; частота 3-11 МГц; мультичастотный; широкополосный; для хирургии печени
• IL 4-13: интраоперационный; высокоплотный; мультичастотный; широкополосный
• IH 6-18: интраоперационный датчик форм фактора Hockeystick (клюшка); дизайн iQ; частота 6-18 МГц; мультичастотный; широкополосный; для УЗ-исследований лица и кожи
• LP 4-13: лапароскопический; высокоплотный; мультичастотный; широкополосный
• SB2C41: 4D конвексный; частота 1-8 МГц; дизайн iQ; мультичастотный; широкополосный
• SB3123: 4D внутриполостной; частота 3-9 МГц; дизайн iQ; мультичастотный; широкополосный

Датчики:

• С1-8 - конвексный датчик, iQ-appleprobe, монокристаллический, 1-8 МГц;
• С2-9 - конвексный датчик, iQ-appleprobe, монокристаллический, 2-9 МГц;
• mC 3-11 - Микроконвексный датчик, iQ-appleprobe, 3-11 МГц;
• E3-12 - Эндокавитальный датчик, iQ, 3-12 МГц.
• L 4-15 - Линейный датчик, iQ-appleprobe, 4-15 МГц;
• L 3-11 - Линейный датчик, iQ-appleprobe, 3-11 МГц;
• SL3116 - линейный датчик, сверхвысокочастотный, iQ, 10-22 МГц;
• L8-24 - линейный датчик, сверхвысокочастотный, iQ, 8-24 МГц.
• Р 1-5 - датчик с фазированной решеткой, iQ-appleprobe, монокристаллический, 1-5 МГц;
• РХ 1-5 - датчик с фазированной решеткой, iQ-appleprobe, монокристаллический, 1-5 МГц;
• P2 5-13 - датчик с фазированной решеткой, высокочастотный ,iQ , неонатальный, 5-13 МГц.
• ST2612 - TEE датчик, чреспищеводный, iQ, взрослый 3-7 МГц.
• SB2C41 - объемный конвексный датчик, iQ, 1-8 МГц;
• SB3123 - Объемный эндокавитальный датчик, iQ, 3-9 МГц.
• SI2C41 - Биопсийный конвексный датчик, iQ-appleprobe, 1-8 МГц:
• IH6-18 - датчик хоккейная клюшка, iQ, 6-18 МГц;
• IL4-13 -Интраоперационный датчик, высокочастотный, 4-13 МГц;
• TLC3-13 – Биплановый датчик для эндокавитации, высокочастотный, (Конвекс: 3-9 МГц, Линейный: 4-13 МГц);
• LP4-13 - Лапароскопический датчик, высокочастотный, 4-13 МГц;
• IOT342- интраоперационный Т-образный датчик iQ-appleprobe. 3-11 МГц.
• S2MCW Карандашный постоянноволновой (CW) датчик для слепого допплеровского сканирования с частотой 2.0MHz;
• S5MCW Карандашный постоянноволновой (CW) датчик для слепого допплеровского сканирования с частотой 5.0MHz.
• Принтер Sony, печатающий черно-белые ультразвуковые изображения;
• Принтер Sony, печатающий цветные ультразвуковые изображения.

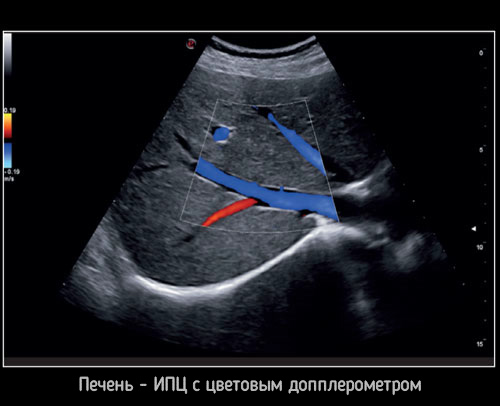

Клинические изображения:
